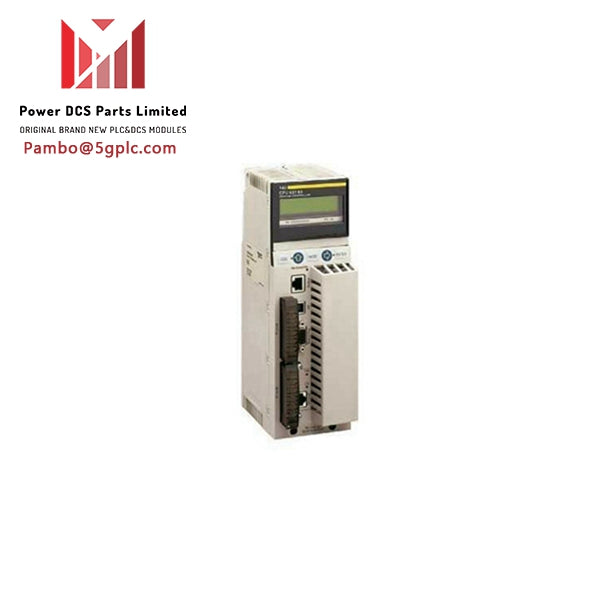

Schneider 140CPU65150C Bộ xử lý Unity Modicon Quantum

Thông số kỹ thuật

Chủ yếu

• Dòng sản phẩm: Nền tảng tự động hóa lượng tử Modicon
• Loại sản phẩm hoặc thành phần: Bộ xử lý Unity

Bổ túc

• Tần số đồng hồ: 166 MHz
• Số lượng khe:
  • 10
  • 4
  • 2
  • 6
  • 16
• Số lượng giá đỡ: 2 - (các) giá đỡ cục bộ
• Số lượng trạm I/O phân tán: 63 trạm - 1 giá đỡ - 3 mạng Modbus Plus
• Số lượng trạm I/O từ xa:
  • 31 - 2 giá đỡ cho mỗi I/O từ xa S908
  • 31 - 2 giá đỡ trên mỗi ethernet I/O từ xa lượng tử
  • 16 - 2 giá đỡ trên mỗi I/O từ xa X80 ethernet
• Số lượng I/O rời rạc:
  • 31.744 đầu vào, 31.744 đầu ra - từ xa
  • 8.000 đầu vào, 8.000 đầu ra - được phân phối - trên mỗi mạng Modbus Plus
  • Không giới hạn (tối đa 26 ô) - cục bộ
  • Không giới hạn (31 giọt tối đa 28 khe) - I/O từ xa ethernet
• Số I/O tương tự:
  • 500 đầu vào, 500 đầu ra - được phân phối - trên mỗi mạng Modbus Plus
  • 1.984 đầu vào, 1.984 đầu ra - I/O từ xa S908
  • Không giới hạn (tối đa 26 ô) - cục bộ
  • Không giới hạn (31 giọt tối đa 28 khe) - I/O từ xa ethernet
• I/O dành riêng cho ứng dụng:
  • Dập thời gian chính xác
  • Đầu vào ngắt tốc độ cao
  • Liên kết nối tiếp
  • Quầy tính tiền
• Dịch vụ liên lạc: Bộ định tuyến Ethernet
• Số lượng mô-đun tùy chọn: 6 (Ethernet, Modbus, Modbus Plus, Profibus DP, Sy/Max)
• Số lượng kết nối tối đa:
  • 1 USB
  • 2 AS-Giao diện - phân tán
  • 4 Giao diện AS - từ xa
  • 6 Ethernet TCP/IP - cục bộ
  • 6 Modbus Plus - cục bộ
  • 6 Profibus DP - cục bộ
  • 1 Modbus (RS232/485 Modbus/ASCII)
• Kiểu kết nối tích hợp:
  • 1 Modbus Plus
  • 1 Ethernet TCP/IP
  • 1 mô-đun
  • 1 USB
• Kiểm tra: Kiểm soát quy trình
• Mô tả bộ nhớ:
  • Có thể mở rộng 7.168 kB - chương trình với thẻ PCMCIA
  • Có thể mở rộng 8 MB - lưu trữ tệp bằng thẻ PCMCIA
  • RAM bên trong 768 kB
• Chức năng chuyển đổi: Phím tắt/mở cổng bộ nhớ
• Cấu trúc ứng dụng:
  • 1 nhiệm vụ chính theo chu kỳ/định kỳ
  • 1 nhiệm vụ nhanh định kỳ
  • 128 tác vụ ngắt I/O
  • 128 nhiệm vụ gián đoạn
  • 32 tác vụ ngắt hẹn giờ
  • 4 nhiệm vụ phụ trợ
• Số lượng hướng dẫn trên một ms:
  • 10.28 Kinst/ms 100% Boolean
  • 10,07 Kinst/ms 65% Boolean và 35% số
• Chi phí hệ thống:
  • 0,2 ms cho tác vụ nhanh
  • 1 ms cho nhiệm vụ chính
• Yêu cầu hiện tại của xe buýt: 2.160 mA
• Tín hiệu cục bộ:
  • 1 đèn LED (xanh) cho hoạt động Ethernet (COM)
  • 1 đèn LED (màu đỏ) cho xung đột Ethernet
• Kết nối điện:
  • 1 đầu nối cái, loại đầu nối: SUB-D 9 để kết nối với mạng Modbus Plus
  • 1 đầu nối, loại đầu nối: RJ45 để kết nối mạng Ethernet
  • 1 đầu nối, loại đầu nối: RJ45 để kết nối bus Modbus

Môi trường

• Xử lý bảo vệ: Lớp phủ bảo vệ Humiseal 1A33
• Chứng nhận sản phẩm:
  • UL
  • IEC-Ex
  • Khu vực ATEX 2
  • Tiêu chuẩn
  • ĐẠI HỌC
  • Linh tinh (Hải quân)
  • CSA
• Tiêu chuẩn: HazLoc

Đơn vị đóng gói

• Loại đơn vị của gói thầu 1: PCE
• Số căn trong gói 1: 1
• Chiều cao gói 1: 11,0 cm
• Chiều rộng gói 1: 18,5 cm
• Chiều dài gói 1: 32,5 cm
• Trọng lượng gói 1: 1,423 kg

Bảo hành theo hợp đồng

• Bảo hành: 18 tháng
