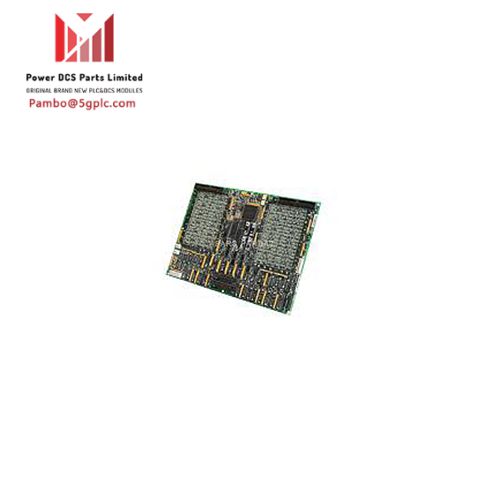

Цифровая плата ввода-вывода GE Fanuc DS200TCDAH1BHD

Технические характеристики

• Производитель: GE General Electric
• серия продуктов: Марк В.
• Номер функциональной части: DS200TCDAH1BHD
• Функциональное описание: Цифровая плата ввода-вывода
• Функциональная аббревиатура продукта: TCDA
• Тип покрытия печатной платы: Конформное покрытие
• 1-я функциональная редакция: Б
• 2-я функциональная редакция: Н
• Редакция изображения: Д

О DS200TCDAH1BHD

Эта печатная плата DS200TCDAH1BHD изначально была разработана для установки в серию систем управления турбиной Mark V. Серию Mark V, к которой относится данное предложение продукта DS200TCDAH1BHD, можно классифицировать как устаревшую серию продуктов General Electric из-за необходимости прекращения производства, которое произошло через несколько лет после ее первоначального производства из-за морального устаревания. Эта печатная плата DS200TCDAH1BHD или печатная плата для серии систем управления турбинами Mark V, хотя и является устаревшей серией продуктов, кроме того, была названа одной из последних серий продуктов General Electric, включивших запатентованную технологию системы управления Speedtronic в свои различные предложения. . Технология системы управления Speedtronic, использованная в этой печатной плате DS200TCDAH1BHD и во многих других продуктах серии Mark V, впервые была представлена ​​в автоматизированной промышленной среде с выпуском серии Mark I в конце 1960-х годов. Эта печатная плата DS200TCDAH1BHD была специально разработана для функциональной роли платы цифрового ввода-вывода или платы цифрового ввода/вывода серии Mark V, хотя исходным продуктом этой функциональной роли серии Mark V является родительская печатная плата DS200TCDAH1, в которой отсутствуют все три из этих компонентов. Важные изменения продукта устройства DS200TCDAH1BHD.

Советы и характеристики оборудования

Как и в любой другой печатной плате General Electric, будь то серия Mark V или нет, в этой печатной плате DS200TCDAH1BHD используется стандартное количество аппаратных компонентов, обеспечивающих функциональность, и их спецификации. Плата цифрового ввода-вывода GE DS200TCDAH1BJE имеет 8 перемычек, один светодиод на боковой стороне платы и 2 3-контактных разъема. Также он содержит 1 блок из 10 светодиодов и 2 50-контактных разъема. Каждая перемычка на плате цифрового ввода-вывода GE DS200TCDAH1BJE имеет идентификатор. Префикс для каждого идентификатора перемычки — JP, за которым следует числовое значение. Например, идентификатор одной перемычки — JP1. Идентификатор другой перемычки — JP8. Прежде чем заменить плату, определите каждую перемычку и запишите, какие перемычки закрыты. Затем осмотрите новую плату и установите перемычки на новой плате в соответствии со старой платой. Например, если на старой плате JP1 закрыты контакты 1 и 2, убедитесь, что на новой плате перемычки 1 и 2 также закрыты. Для вашего удобства различные разъемы, доступные для сборки этого продукта DS200TCDAH1BHD, указаны в инструкции по эксплуатации DS200TCDAH1BHD выше. Это справедливо для большинства специализированных аппаратных компонентов, входящих в состав печатной платы DS200TCDAH1BHD, включая ее предохранители и различные элементы настраиваемого оборудования. Некоторые из разъемов в сборке печатной платы DS200TCDAH1BHD включают в себя:

• Разъем распределения питания платы JP TCPS
• Разъем входных сигналов контактов платы JQ DTBA
• Разъем входных сигналов контактов платы JR DTBB
• Разъем для контактных выходных сигналов платы JO1 TCRA
• Разъем для контактных выходных сигналов платы JO2 TCRA
• Разъемы шлейфового подключения сигналов IONET JX1 и JX2
