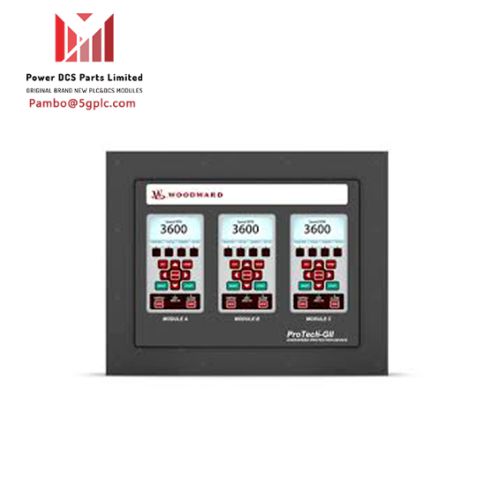

Dispositivo de segurança contra excesso de velocidade Woodward 8237-1600

Descrição

O Woodward 8237-1600 é um dispositivo de segurança contra excesso de velocidade projetado para desligar com segurança turbinas a vapor, gás e hidrelétricas de todos os tamanhos ao detectar um excesso de velocidade ou evento de superaceleração. Ele apresenta um design de montagem em painel com entrada de energia de alta/baixa tensão e relés/entradas votadas para proteção contra sobrevelocidade da turbina a vapor.

Características

• Detecção de Aceleração: Protege as turbinas de eventos de alta aceleração, detectando a derivada do sinal de velocidade e emitindo um comando de disparo.

• Detecção MPU: Valida a conexão MPU antes e durante a operação da turbina.

• Rotina Automática de Teste de Excesso de Velocidade: Executa testes de rotina de excesso de velocidade e registra os resultados.

• Resistente à contaminação por enxofre: Utiliza um material de revestimento isolante especial para proteção de longo prazo contra gases H2S e SO2.

• Reparo On-line: Permite a fácil substituição dos módulos enquanto a turbina está em operação.

• Comunicações Modbus: Integra-se facilmente em qualquer sistema de segurança de turbina.

Especificações técnicas

• Dimensões: 13 x 17,5 x 6,25 polegadas

• Tipo de gabinete: IP56 resistente à poeira e água (quando instalado corretamente)

• Tensão de entrada: 2 entradas de alta tensão OU 1 alta tensão e 1 baixa tensão

• Corrente de irrupção: 10 A a 115 Vca, 20 A a 220 Vca

• Teclado/Display: display de 4,2 polegadas e 15 teclas por módulo

• Temperatura de operação: –20 a +60 °C com 95% de umidade

• Temperatura de armazenamento: –20 a +65 °C com 95% de umidade
