Na era atual de automação, os CLPs (controladores lógicos programáveis) desempenham um papel vital. Marcas populares como Siemens , Yokogawa , Allen-Bradley (AB) , ABB e GE oferecem controladores PLC com vários indicadores LED. Para aproveitar ao máximo esses indicadores, é preciso entender seus significados.

Neste artigo, nos aprofundaremos nos indicadores LED encontrados nos PLCs da GE, focando especificamente na série CPL. Além disso, exploraremos a funcionalidade das diferentes portas disponíveis nesses controladores.

Visão geral do modelo GE CPL-410

O modelo GE CPL-410, parte da série RX3iCPL410, é um Controlador de Automação Programável (PAC) equipado com um servidor Linux integrado. Ele suporta múltiplas linguagens de programação, incluindo lógica ladder, texto estruturado, diagrama de blocos funcionais e C.

As principais especificações do modelo CPL-410 incluem 64 MB de dados configuráveis ​​e memória de programa, 32 K bits para entrada e saída discreta e 32 K palavras para entrada e saída analógica. Ele pode suportar temperaturas operacionais que variam de -40 a 70 graus Celsius, é montável em trilho DIN, suporta uma fonte de alimentação de 18 a 30 VCC e possui cinco portas Ethernet frontais.

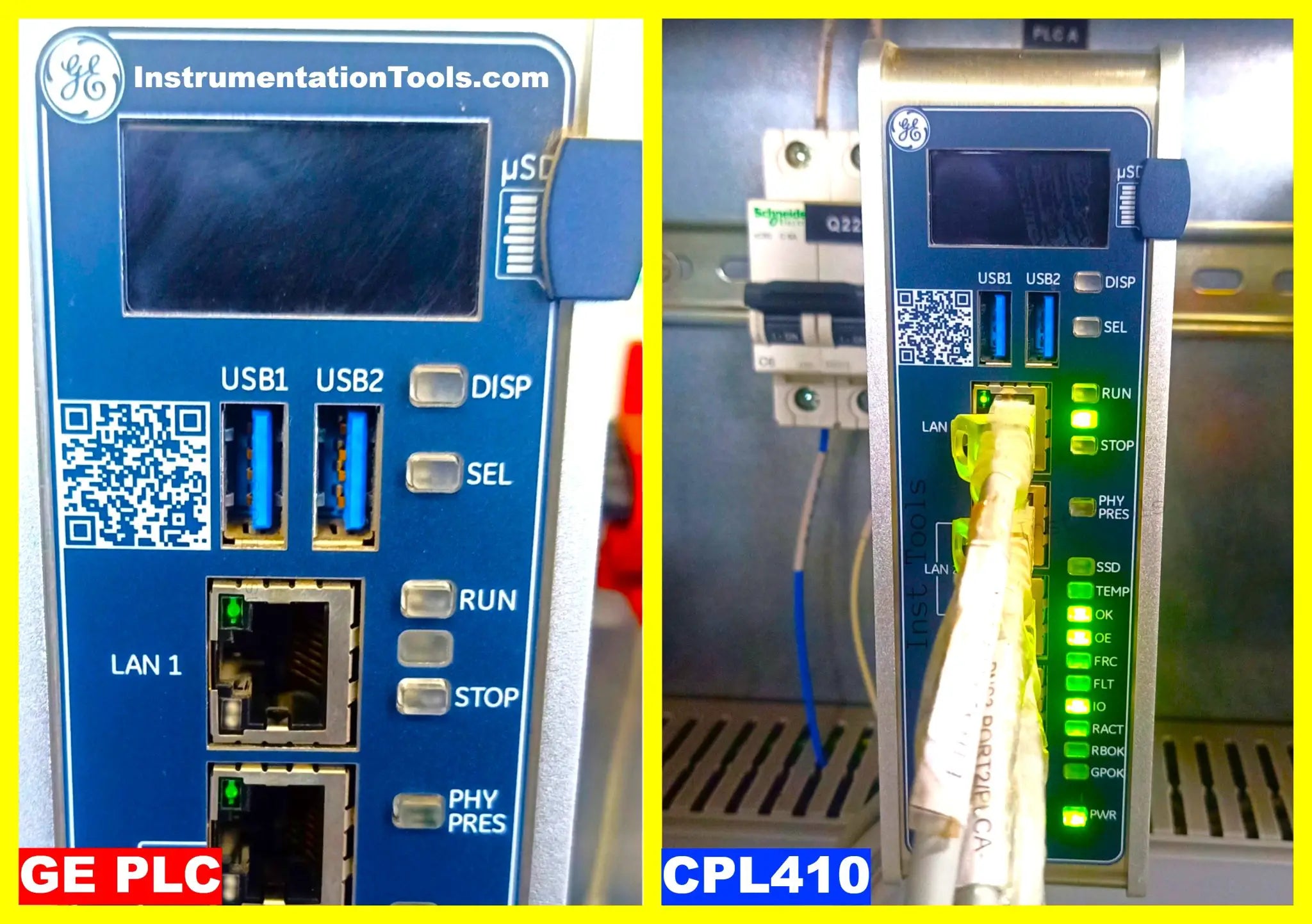

Display, luzes e conectores no Cpl410

Indicações de LED no modelo GE CPL-410

Agora, vamos explorar as indicações do LED do modelo GE CPL-410:

  • µSD: Este slot acomoda um cartão Micro-SD para armazenamento externo e carregamento de programas, com uma capa protetora para segurança.

  • DISP: O botão DISP permite acesso ao menu do display OLED para navegação e configurações relacionadas à LAN, status de controle, status de E/S, informações do dispositivo, configurações do sistema operacional Linux e informações de redundância.

  • SEL: Usado para navegar e selecionar diversas configurações.

  • RUN: Ativa o menu OLED para seleção do modo “RUN habilitado” ou “RUN desabilitado” no CP. Uma indicação verde mostra "RUN" em estado habilitado.

  • STOP: Envia comando de parada ao CP, habilitando-o ou desabilitando-o.

  • PHY PRES: Indica presença física, associada ao Trusted Platform Module (TPM). Uma luz verde confirma uma condição saudável.

  • SSD: Monitora a atividade do disco de estado sólido, com uma luz verde indicando um estado íntegro.

  • TEMP: Esta indicação alerta quando o controlador atinge uma condição de sobretemperatura, com um LED âmbar indicando calor excessivo.

  • OK: Sinaliza que a CPU está em boas condições.

  • OE: Confirma que a saída está habilitada, com indicação verde quando funcionando corretamente.

  • FRC: Ativa uma indicação amarela quando é aplicada força em um módulo ou equipamento, indicando que o sinal de força está habilitado.

  • FLT: Esta indicação, em vermelho, alerta sobre uma falha no sistema quando ocorre um problema com qualquer módulo.

  • IO: Indica o status de integridade da rede IO, com uma indicação verde para uma conexão íntegra.

  • RACT: Sinaliza o status da redundância, com indicação verde quando dispositivos redundantes estão ativos.

  • RBOK: Confirma que a unidade de backup redundante está em estado íntegro, com indicação verde.

  • GPOK: Uma luz verde piscando mostra que a operação de uso geral, incluindo o sistema operacional Linux, está funcionando corretamente.

  • PWR: Indica que a alimentação está ligada e permite que o controlador seja reiniciado mantendo pressionado o botão.

Portas de comunicação no PLC

INDICADORES ETHERNET FRONTAIS

Compreender as portas de comunicação é crucial para o funcionamento adequado. Aqui estão alguns insights:

  • USB1: Usado para Linux e permite acesso a teclados, cartões de memória e outros dispositivos com drivers instalados corretamente.

  • USB2: Atribuído ao tempo de execução do controlador PACS (Programmable Automation Controller).

  • LAN: Essas portas configuram pacotes de comunicação da planta e redundância hot standby, proporcionando sincronização de dados em alta velocidade entre CPUs. Diferentes portas LAN atendem a diversas funções, incluindo conexões primárias e redundantes.

  • LAN do painel frontal: Essas portas não podem ser comutadas e comutadas e fornecem redundância de espera ativa.

  • LAN inferior: Suporta protocolo Serial IO e é atribuído ao próprio sistema Linux.

Outras portas na parte inferior do PLC

As portas abaixo estão disponíveis na parte inferior do PLC

Portas e conectores adicionais incluem Display Port, EFA (Informatica Intelligent Cloud Services), EPCSS (Energy Pack Control & Status Signal) e 24DC IN.

Este artigo fornece uma visão geral dos indicadores LED e portas nos PLCs da GE, oferecendo insights sobre suas funcionalidades e como eles podem ser usados ​​de forma eficaz para automação e controle.
