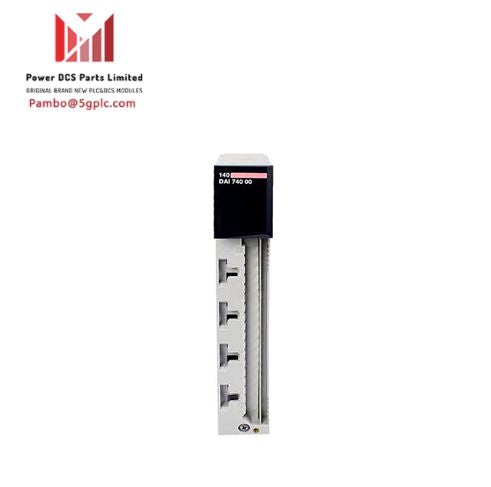

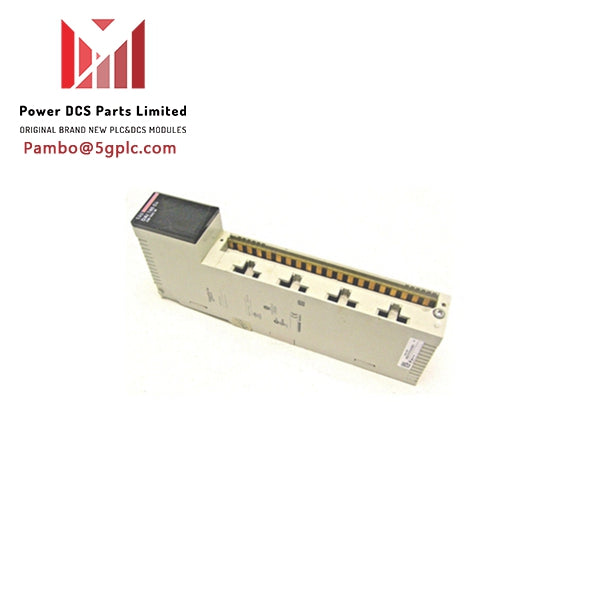

Schneider 140DAI74000 VAC diskrētās ievades modulis

Apraksts

 Schneider 140DAI74000 ir diskrēts ievades modulis no Modicon Quantum sērijas. Tas ir paredzēts 16 diskrētu ievadu apstrādei 230 V maiņstrāvas spriegumā. , padarot to piemērotu dažādiem rūpnieciskās automatizācijas lietojumiem.

Iespējas

• 16 diskrētas ievades: spēj apstrādāt 16 diskrētas ievades, nodrošinot elastīgumu sarežģītām vadības sistēmām.
• Saderība ar augstu spriegumu: darbojas ar 230 V maiņstrāvu, piemērots augstsprieguma rūpnieciskai videi.
• Izturīgs dizains: izstrādāts, lai izturētu skarbos rūpniecības apstākļus, nodrošinot izturību un uzticamību.
• LED indikatori: aprīkoti ar LED indikatoriem vienkāršai statusa uzraudzībai un problēmu novēršanai.

Tehniskās specifikācijas

• Produktu klāsts: Modicon Quantum automatizācijas platforma
• Produkta vai komponenta veids: VAC diskrētie ievades moduļi
• Programmatūras nosaukums: Concept, ProWORX 32, Unity Pro
• Diskrēts ievades numurs: 16
• Kanālu grupa: 16
• Adresācijas prasība: 1 ievades vārds
• Diskrētā ieejas spriegums : 230 V maiņstrāva
• Ievades strāva: 11,5 mA pie 57…63 Hz, 9,7 mA pie 47…53 Hz
• 1. garantēts spriegums: 165…264 V maiņstrāva pie 57…63 Hz, 175 … 264 V maiņstrāva pie 47…53 Hz
• Sprieguma stāvoklis 0 garantēts: 0–40 V maiņstrāva pie 57–63 Hz, 0–40 V maiņstrāva pie 47–53 Hz
• Ievades pretestība: 26500 omi kapacitatīvā pie 57…63 Hz, 31800 omi kapacitatīvā pie 47…53 Hz
• Tīkla frekvences ierobežojumi: 47–63 Hz
• Maksimālā noplūdes strāva : 2,6 mA
• Absolūtā maksimālā ieeja: 264 V nepārtraukta, 300 V 10 s, 400 V 1 cikls
• Reakcijas laiks: 4,9–0,75 ms x līnijas cikls izslēgts-ieslēgts, 7,3–12,3 ms ieslēgšana-izslēgts
• Izolācija starp kanāliem: 1780 Vrms uz 1 minūti
• Izolācija starp kanāliem un autobusu: 1780 Vrms uz 1 minūti
• Autobusa strāvas nepieciešamība : 180 mA
• Maksimālā jaudas izkliede : 5,5 W
• Vietējā signalizācija: ir 1 gaismas diode (zaļa) kopnes komunikācijai (aktīva), 1 gaismas diode (sarkana) ārējai kļūmei (F), 16 gaismas diodes (zaļa) ievades statusam.
• Marķējums : CE
• Moduļa formāts: standarta
• Neto svars : 0,35 kg

Vide

• Standarti: UL 508, CSA C22.2 No 142
• Produktu sertifikāti: FM 1. klase, 2. nodaļa, cUL
• Izturība pret elektrostatisko izlādi: 4 kV kontakts atbilst IEC 801-2, 8 kV gaisam atbilst IEC 801-2
• Izturība pret elektromagnētiskajiem laukiem: 10 V/m 80…2000 MHz atbilst IEC 801-3
• Apkārtējā gaisa temperatūra darbībai: 0–60 °C
• Apkārtējā gaisa temperatūra uzglabāšanai: -40–85 °C
• Relatīvais mitrums: 95 % bez kondensāta
• Darbības augstums : <= 5000 m

Iepakošanas vienības

• 1. pakotnes vienības veids: PCE
• Vienību skaits 1. iepakojumā: 1
• 1. iepakojums Augstums : 16,3 cm
• Iepakojums 1 Platums : 4,5 cm
• 1. iepakojums Garums : 31,2 cm
• 1. iepakojums Svars : 450,0 g
