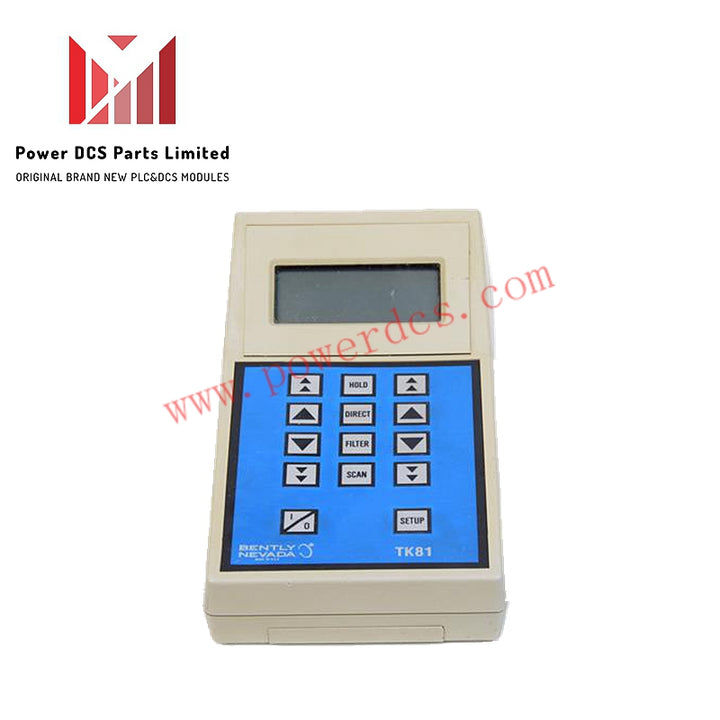

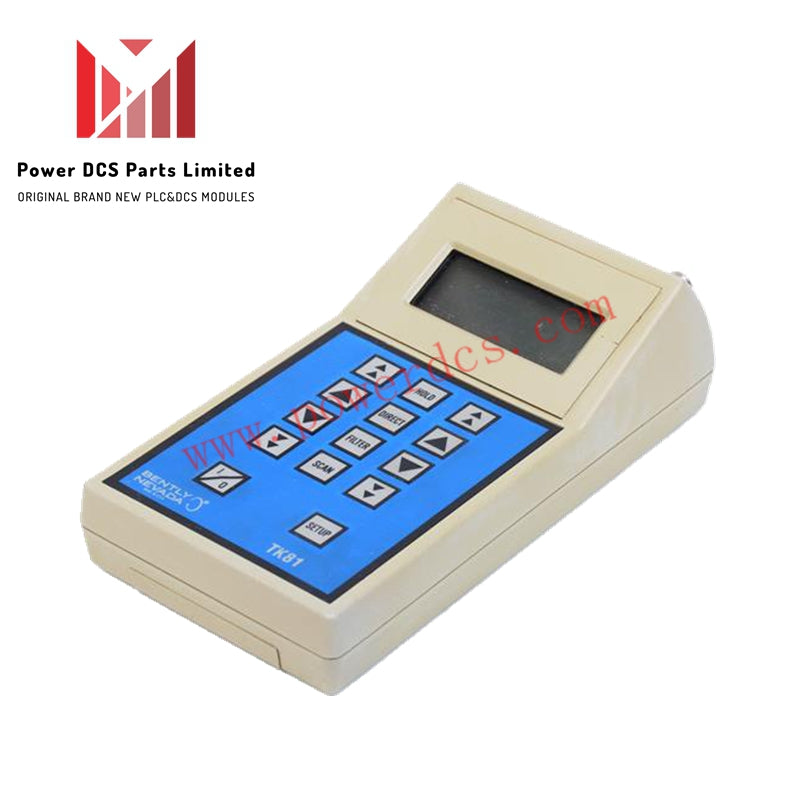

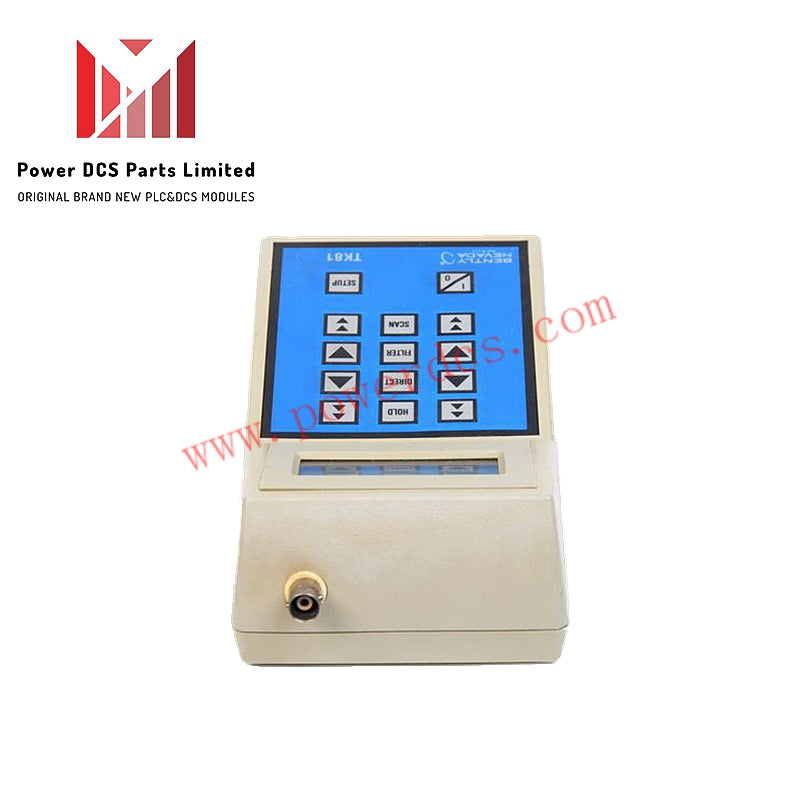

TK81 | Bently Nevada Filtro Sintonizzabile/Misuratore di Vibrazioni

Descrizione

Il TK81 Filtro/Vibrometro Sintonizzabile è un dispositivo portatile e maneggevole progettato per misurazioni di vibrazione di base. Offre modalità non filtrate e filtrate e accetta ingressi da trasduttori di spostamento, velocità e accelerazione (anche se non fornisce alimentazione a essi).

Informazioni generali

• Marca : Bently Nevada

• modello : TK81

• Tipo di Modulo : Filtro Sintonizzabile/Misuratore di Vibrazioni

Specifiche elettriche

• Ingressi :

• Segnale: Spostamento, velocità o accelerazione

• Massimo ingresso: 10 V picco-picco

• Fattore di scala: 5 a 9999 mV per unità ingegneristica (selezionabile)

• Impedanza di ingresso: 95 kΩ

• Condizionamento del segnale :

• Risposta in Frequenza : 1,66 Hz a 1.666 Hz (100 a 100.000 RPM)

• Integrazione : Integrazione singola disponibile per frequenze superiori a 10 Hz (600 RPM)

• Intervallo di funzionamento del filtro : 1,66 Hz a 1.666 Hz (100 RPM a 100.000 RPM)

• Tipo di Filtro : Digitale, approssima un filtro analogico con un Q di 11

Visualizzazione e uscita

• Visualizzazione : 4 righe da 16 caratteri LCD

• Unità di Visualizzazione : Selezionabile Metric o Inglese, picco-a-picco, zero-a-picco, o RMS

• Precisione :

• Segnali non filtrati, non integrati: Entro il 5% su tutta la gamma di frequenze

• Segnali Integrati Non Filtrati: Entro il 5% da 10-16,67 kHz (600-100k RPM)

• Misurazioni RMS: Entro il 10%

• Segnali filtrati, non integrati: Entro il 10% su tutta la gamma di frequenze

• Segnali filtrati e integrati: Entro il 10% da 10 a 16,67 kHz (600-100k RPM)

Specifiche fisiche

• Altezza : 191 mm (7,5 in)

• Larghezza : 102 mm (4,0 in)

• Profondità : 58 mm (2,3 in)

• Peso : 316 g (0,7 lb)
