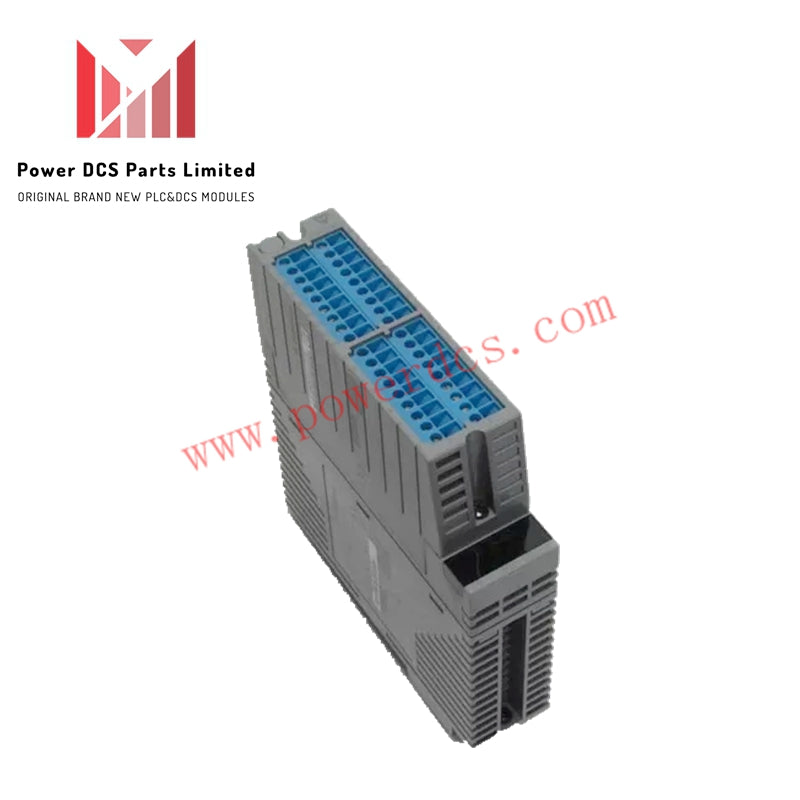

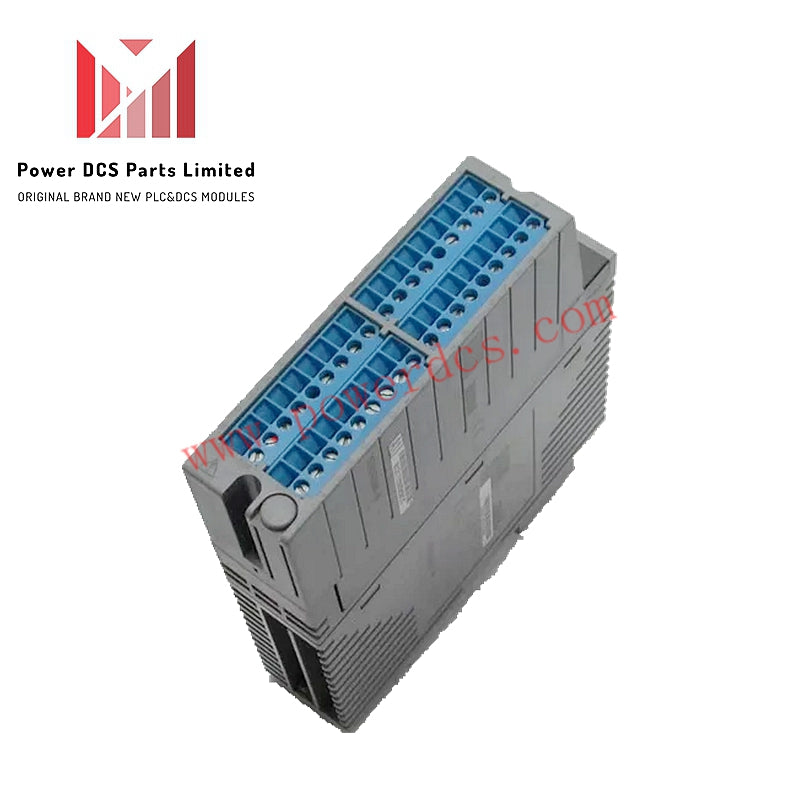

Yokogawa ASR133-S00 Bemeneti Modul

Áttekintés

A ASR133-S00 Bemeneti Modul a Yokogawától egy rendkívül rugalmas és pontos modul, amelyet különböző jelbemenetek, például termoszelepek, RTD-k, mV és potenciométer jelek kezelésére terveztek. Ideális ipari alkalmazásokhoz, amelyek elszigetelt, nagy pontosságú mérést igényelnek.

Főbb jellemzők

• Bemeneti csatornák száma: 8, szigetelt

• Támogatott bemeneti jelek:

• Termopárok (TC): B, E, J, K, N, R, S, T típus (IEC 60584-1, ITS-90)

• mV: -100-tól 150 mV-ig, -50-től 75 mV-ig

• RTD: 2, 3 és 4 vezeték (IEC 60751, ITS-90)

• POT: 3-vezetékes, 0-tól 10 kΩ-ig

• Bemeneti feszültség: ±5 V

• Pontosság (23 °C-on):

• TC: ±40 µV

• mV: ±80 µV

• RTD (különböző típusok): ±150 mΩ-tól ±2.6 Ω-ig

• POT: ±2 Ω

• Hőmérséklet eltolódás:

• TC: ±125 µV/10 °C

• mV: ±250 µV/10 °C

• RTD: ±325 mΩ/10 °C-tól ±5.2 Ω/10 °C-ig

• Adatfrissítési időszak: 1 másodperc vagy kevesebb

Elektromos műszaki adatok

• A jelforrás megengedett összellenállása: 50 Ω terhelésenként

• Jelenlegi mérés: 150 µA

• Maximális Áramfogyasztás:

• 5 V DC: 150 mA

• 24 V DC: 60 mA

Általános információk

• Átütési Feszültség: 1500 V AC

• Súly: Kb. 0,30 kg

• Külső Csatlakozás: Nyomásos bilincs terminál (ATSR3)

• Gát Típus: Izolált interfész
