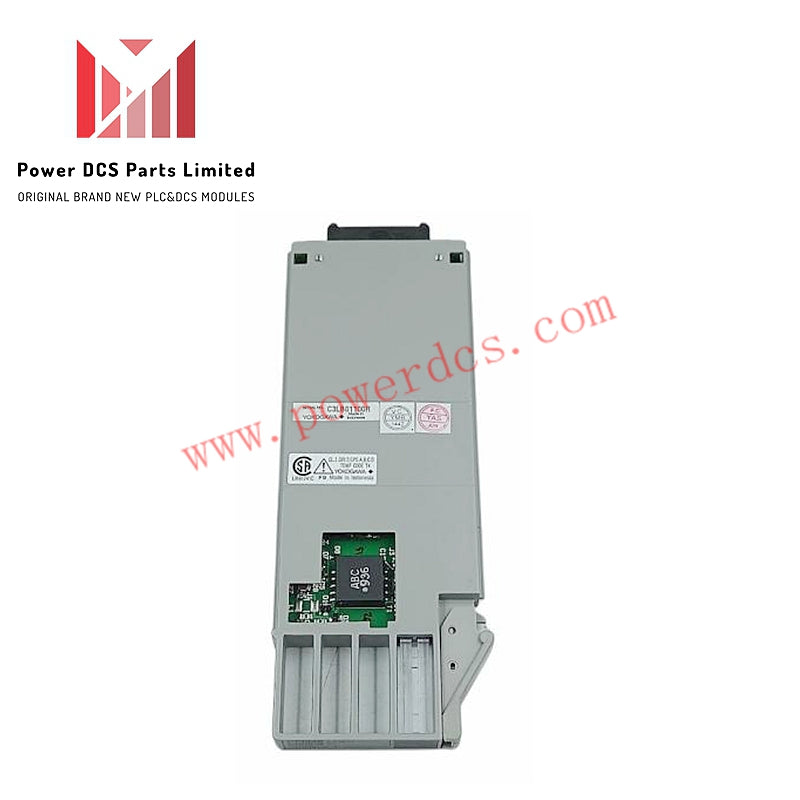

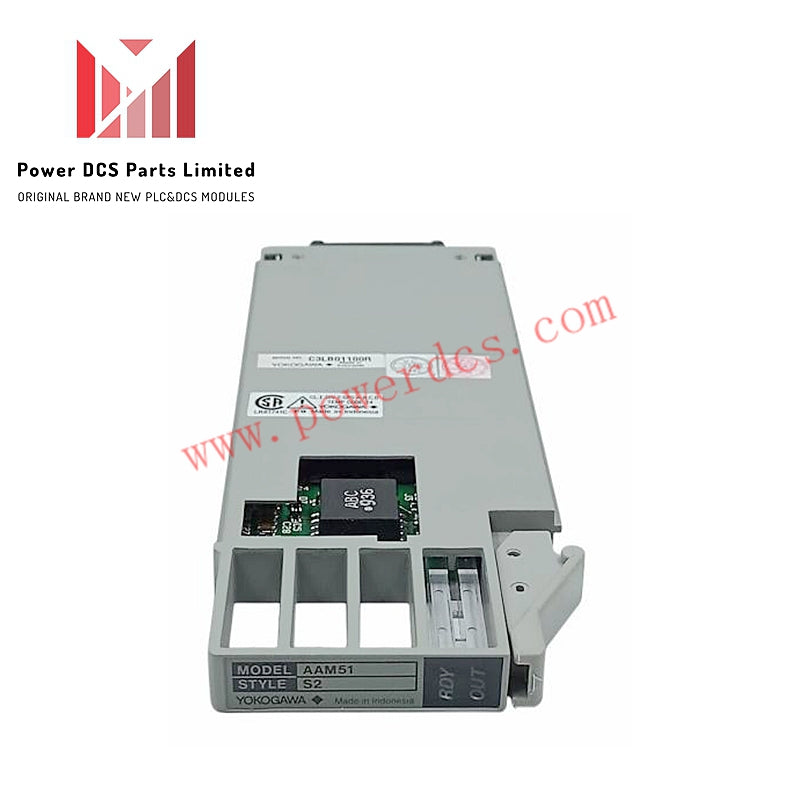

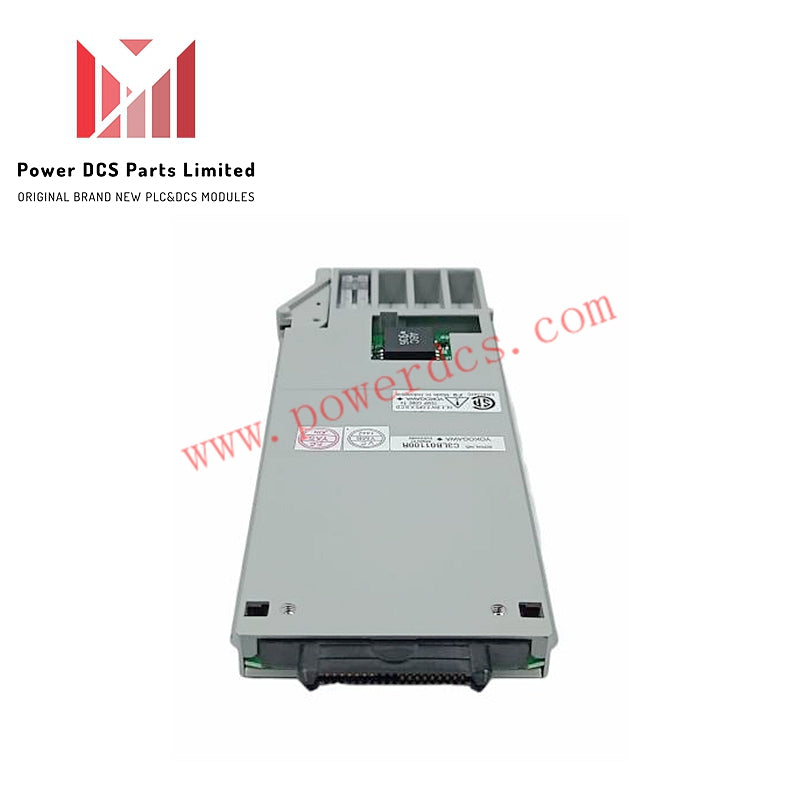

Yokogawa AAM51 Áram/Feszültség Kimeneti Modul

Leírás

A AAM51 egy áram/feszültség kimeneti modul a Yokogawától, amelyet sokoldalú jelvezérlésre és pontos teljesítményre terveztek ipari automatizálási rendszerekben.

Műszaki Adatok

• Kimeneti jel:

  • 0-10 V DC

  • 4-20 mA DC

• Kimeneti ellenállás:

  • Feszültség: 1 Ω vagy kevesebb

  • Jelenlegi: 500 kΩ vagy annál több

• Megengedett Terhelési Ellenállás:

  • Feszültség: 10 kΩ vagy annál több

  • Áram: 0-750 Ω

• Kimeneti tartomány:

  • Feszültség: -0,3-tól 10,3 V DC

  • Jelenlegi: 1,0 - 21,5 mA DC

• Kimeneti Feszültség Határ: 25,5 V DC vagy kevesebb

• Kimeneti Áramkorlát: 60 mA DC vagy kevesebb

Teljesítmény

• Pontosság:

  • Feszültségkimenet: ±12 mV

  • Jelenlegi kimenet: ±48 µA

• A környezeti hőmérséklet változásának hatása (10°C-onként):

  • Feszültségkimenet: ±4 mV és ±0,15% a megadott értéktől

  • Jelenlegi kimenet: ±32 µA

• A terhelési ellenállás változásának hatása:

  • Feszültség: ±4 mV (2 kΩ terhelés csatlakoztatása)

  • Jelenlegi: ±16 µA (0-tól 75 Ω-ig terjedő változás)

• Adatfrissítési időszak: 20 ms

• Lépési válasz: 150 ms

Hatalom és szigetelés

• Jelenlegi fogyasztás: 300 mA vagy kevesebb (5.0 V DC)

• Jelizoláció: A kimeneti jelek szigeteltek a rendszerek között

• Átellenálló Feszültség: 1500 V AC/perc

Telepítés és konfiguráció

• Telepítés: Illeszkedik az I/O modul fészkébe

• Vezeték: Csatlakoztatva az I/O Modul Fészek termináljához M4 csavarokkal

• Kimeneti jel beállítások: Szoftveresen konfigurálható
