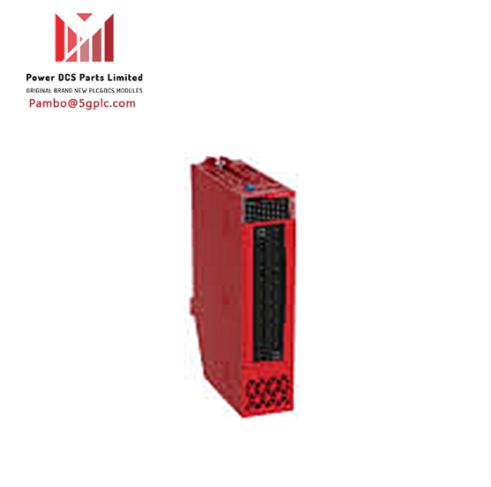

140SAI94000S Schneider Electric analogni sigurnosni ulazni modul

Opis

 Schneider 140SAI94000S je analogni sigurnosni ulazni modul iz serije Modicon Quantum. Sadrži 8 ulaznih riječi sa 16-bitnom rezolucijom , dizajniran za industrijske primjene visoke preciznosti.

Značajke

• 8 ulaznih riječi: Omogućuje 8 ulaznih riječi za detaljno prikupljanje podataka.
• Visoka razlučivost: 16-bitna razlučivost za precizna mjerenja.
• Robusni dizajn: Napravljen da izdrži industrijska okruženja.
• LED indikatori: Opremljeni LED diodama za praćenje statusa i dijagnostiku.

Tehničke specifikacije

• Paleta proizvoda: platforma za automatizaciju Modicon Quantum
• Vrsta proizvoda ili komponente: Analogni sigurnosni ulazni modul
• Vrsta filtra: jednopolni niskopropusni - 3 dB na 15 Hz
• Analogni ulazni broj: 8
• Zahtjevi za adresiranje: 13 riječi za unos
• Razlučivost analognog ulaza : 16 bita
• Linearni mjerni raspon : 0…25 mA
• Apsolutni maksimalni ulaz : 35 mA
• Ulazna impedancija : 287 Ohma
• Greška apsolutne točnosti: +/- 0,3 % +/- 0,35 % maksimalne pune skale
• Pogreška linearnosti: +/- 2 µA max 32…140 °F (0…60 °C)
• Odbijanje zajedničkog načina rada: - 65 dB 60 Hz, - 70 dB 50 Hz
• Izolacija između kanala i sabirnice: 1500 V AC 60 s
• Izolacija između kanala: 500 V AC 60 s
• Vrijeme ažuriranja : 15 ms
• Vrsta pogreške : Prekoračenje
• Označavanje : CE
• Lokalna signalizacija: 1 LED (zelena) za komunikaciju sabirnice je prisutna (aktivna), 1 LED (crvena) za otkrivenu vanjsku grešku (F), 8 LED (zelena) za kvar sustava, dijagnostika internog kanala greška, 8 LED (crvena)
• Zahtjevi za struju sabirnice : 400 mA
• Rasipanje snage : 3,5 W
• Okruženje :
  • Certifikati proizvoda: UL, C-tick, CSA HazLoc, TÜV Rheinland (SIL2), CSA
  • Otpornost na elektrostatičko pražnjenje: 4 kV kontakt u skladu s IEC 801-2, 8 kV na zraku u skladu s IEC 801-2
  • Otpornost na elektromagnetska polja: 10 V/m 80…2000 MHz u skladu s IEC 801-3
  • Temperatura okolnog zraka za rad: 0…60 °C
  • Ambientalna temperatura zraka za skladištenje: -40…85 °C
  • Relativna vlažnost: 95 % bez kondenzacije
  • Radna visina : <= 5000 m

Jedinice pakiranja

• Vrsta jedinice pakiranja 1: PCE
• Broj jedinica u paketu 1: 1
• Paket 1 Visina : 4,7 cm
• Paket 1 Širina : 16,2 cm
• Paket 1 Duljina : 31,5 cm
• Pakiranje 1 Težina : 500,0 g
