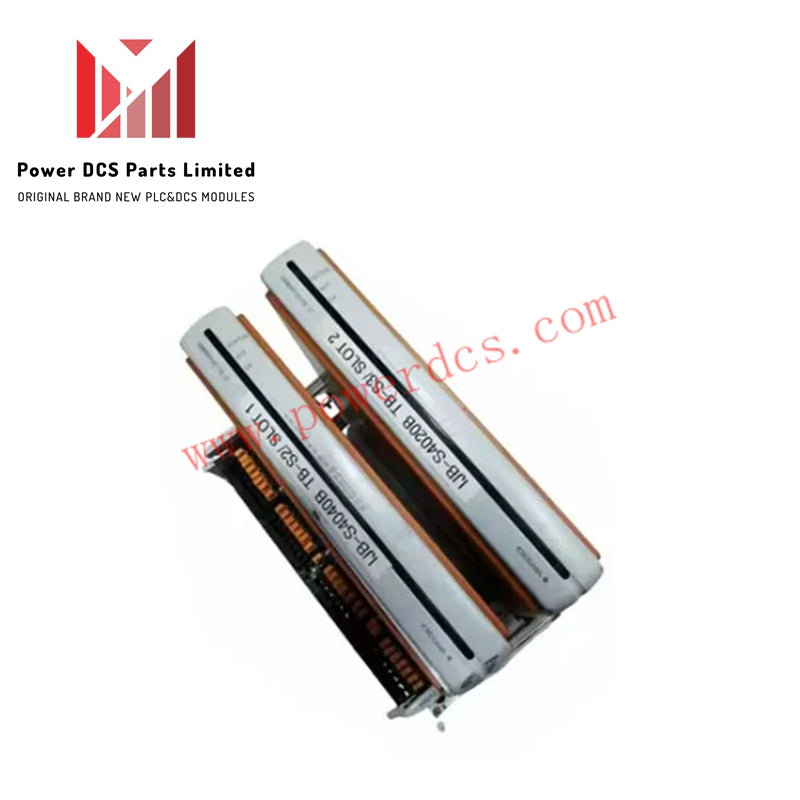

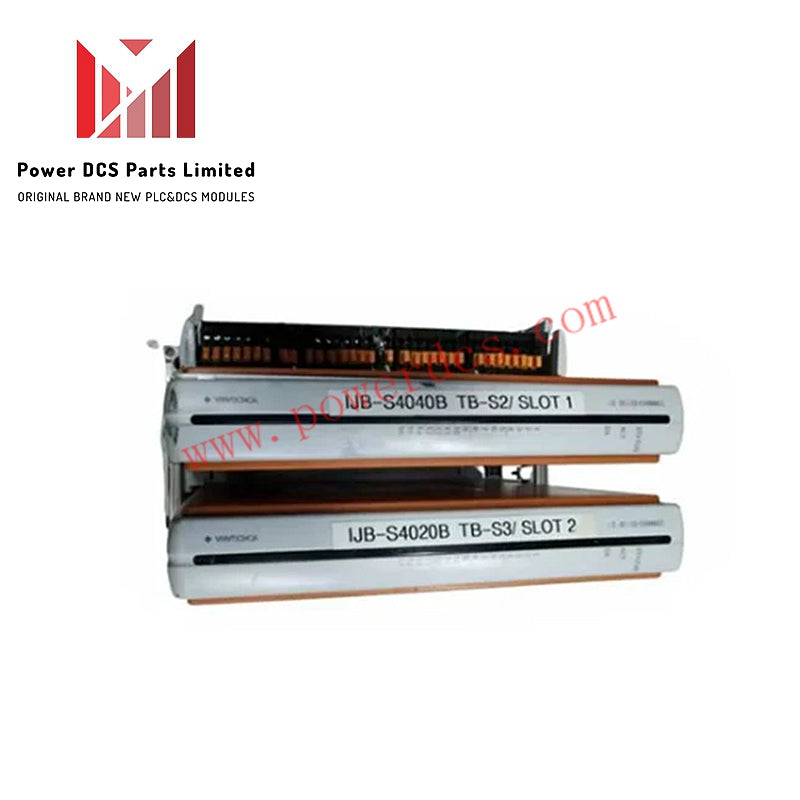

יוקוגאווה S2BN1D-11130 לוח בסיס (ל-N-IO)

תיאור

ה פלטה S2BN1D-11130 של יוקוגאווה מיועדת ל-N-IO עם אפשרויות הרכבה על מסילות DIN וקירות, ומציעה תצורות I/O מגוונות.

מפרטים

• הַרכָּבָה:

• סוג הרכבה למסילת DIN

• סוג הרכבה לקיר (עם ברגים M4 × 4)

• הגדרת מודול I/O:

• מיותר או יחיד

• מספר ערוצים: 16 ערוצים

• חיבור אות שדה:

• מַחְבֵּר לַחַץ (S2BN1D-1)

• קצה קליפת אביב (S2BN1D-2)

• אוטובוס F-SB:

• מחובר בכבל אוטובוס F-SB (S2KLF10)

• אספקת כוח מערכת:

• מחובר בכבל אספקת חשמל ללוח הבסיס (S2KPB10)

• הַאֲרָקָה:

• מסוף בורג M3

• מתח עמידות:

• בין קלט/פלט למערכת: 1500 וולט AC למשך דקה אחת

• 42 V DC, רציף

• התנגדות בידוד:

• 100 מΩ או יותר (500 וולט DC)

• מִשׁקָל:

• כ. 1.4 ק"ג

• דירוג ספק כוח שטח:

• 24 וולט DC +20%/-10%, עד 11.0 אמפר

• רמת זיהוי הגנה מפני מתח יתר (OVP):

• 32 V ומטה

• מתח עמידות בין הפלט לאדמה:

• 500 וולט AC או יותר למשך דקה אחת

• קיבול בין הפלט לאדמה:

• 0.4 μF או פחות

קודי סיומת

• -1: סוג תליה על הקיר

• 1: מַסְמֵר חֲבִישָׁה לְחִיוּת שָׂדָר

• 1: עם הגנה מפיצוצים

• 3: תקן ISA G3, טווח טמפרטורות רחב (-40 עד 70 °C)

• 0: תמיד 0
