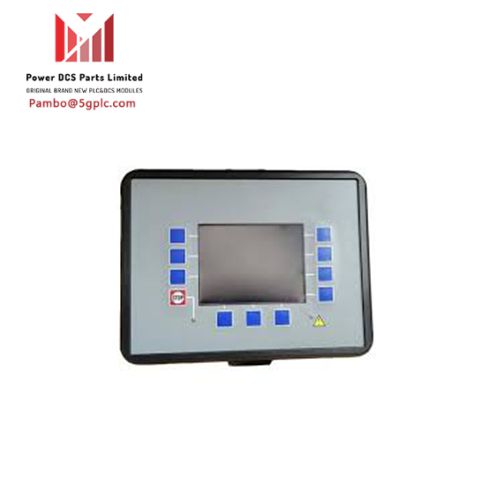

کنترلر ژنراتور وودوارد ۸۴۴۰-۲۰۵۰

توضیحات

تا 32 ژنست متصل را می توان با این واحد کنترل با استفاده از توالی خودکار کنترل کرد. مدل Woodward easYgen-3000 مدل 8440-2050  مجموعه گسترده ای از ویژگی ها را برای طیف وسیعی از برنامه های کاربردی کنترل ژنست، از جمله اصلاح حداکثر، تولید همزمان، AMF و غیره ارائه می دهد. این واحد کنترل دارای HMI داخلی کامل با LCD رنگی و کلیدهای نرم افزاری است. پیکربندی ممکن است از طریق رابط اپراتور 8440-2050  یا از طریق رایانه شخصی (با استفاده از نرم افزار ToolKit) انجام شود.

امکانات

• ورودی‌ها و خروجی‌های قابل تنظیم:
  • حداکثر ۱۲ خروجی مجزا.
  • حداکثر ۱۶ ورودی/خروجی خارجی مجزا از طریق CANopen.
  • حداکثر 3 ورودی آنالوگ
  • تا ۲ خروجی آنالوگ (+/- ۱۰ ولت، +/- ۲۰ میلی‌آمپر، PWM).
• ویژگی های حفاظتی :
  • حفاظت‌های ژنراتور، موتور و شبکه.
  • نظارت بر سرعت زیاد/کم سرعت با استفاده از ورودی سرعت پیکاپ مغناطیسی/سوئیچینگ.
  • عدم تطابق سرعت و فرکانس، خرابی تحریک کمکی و بار نامتعادل را بررسی می کند.

مشخصات فنی

• منبع تغذیه: 12/24 VDC (8 تا 40 VDC)
• محدوده دمای محیط: -20 تا 70 درجه سانتیگراد (4- تا 158 درجه فارنهایت) عملیاتی. -30 تا 80 درجه سانتیگراد (22- تا 176 درجه فارنهایت) برای نگهداری.
• رطوبت محیط: نباید از 95٪ تجاوز کند (غیر متراکم).
• ابعاد پانل پشتی: 250W x 227H x 50mm D
• محدوده تنظیم فعلی: 1 - 32000 A
• مقاومت ورودی امپدانس بالا در هر مسیر: 2.0 MΩ
• فرکانس اندازه‌گیری: 50/60 هرتز (40 تا 85 هرتز)
• محدوده تنظیم ولتاژ: 50 - 650000 Vac
• سازنده: Woodward Fort Collins CO
• دقت ورودی آنالوگ: 16 بیت
• ورودی های سی تی: 5A
