Placa de procesador de E/S GE Fanuc IS200VCRCH1BBB

Especificaciones técnicas

• Manual de instrucciones: GEH-6421 Volumen I y II Guía del sistema Mark VI
• Número de pieza: IS200VCRCH1BBB
• Serie: Sistema de control de turbina Mark VI IS200
• Fabricante: General Electric Company EE. UU., GE Industrial Systems
• Tipo de producto: Placa de procesador de E/S
• Descripción funcional: Tarjeta de entrada/salida discreta
• Abreviatura/Acrónimo funcional: VCRC
• Número de entradas discretas: 48 entradas de contacto discretas
• Número de salidas: 24 salidas de solenoide de relé

Acerca del IS200VCRCH1BBB

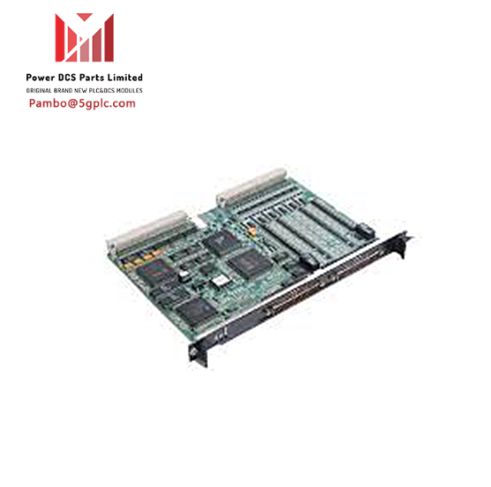

El módulo Mark VI General Electric IS200VCRCH1BBB es una placa procesadora de terminales de entrada/salida discreta. El modelo VCRC es funcionalmente igual que el modelo VCCC, pero esta unidad es una versión de una sola ranura, mientras que el modelo VCCC es un modelo de doble ranura con una placa secundaria. Cuando el modelo VCRC se monta en el gabinete Mark VI, ocupa menos espacio ya que no hay placa secundaria. Este modelo dispone de cuarenta y ocho entradas etiquetadas como entradas de contactos que proceden del modelo TBCI, y las salidas, que son veinticuatro, proceden de la placa TRLY; doce de las salidas son salidas de solenoide; las doce restantes son salidas de relé de contacto seco.

Una de las principales diferencias entre el modelo IS200VCRCH1BBB y el modelo VCCC es la ubicación de los conectores para las placas de entradas de contactos para el modelo VCRC; Los conectores están ubicados en la parte frontal del modelo y están etiquetados como J33 y J44 en la placa frontal del modelo. También hay tres LED de estado disponibles en la placa frontal de este modelo. Los LED están etiquetados como RUN, FAIL y STATUS con su color correspondiente. El LED FAIL está fijo en rojo, el LED RUN parpadeará en verde y el LED STATUS normalmente está apagado, pero permanecerá en naranja fijo cuando se produzca una condición de alarma de diagnóstico.

El modelo IS200VCRCH1BBB se puede utilizar en aplicaciones triple modular redundante (TMR) o simplex. Cuando el modelo está en una aplicación TMR, los voltajes de entrada de los contactos se distribuirán en abanico a tres bastidores de placa VME, como los bastidores R, S y T, a través de los enchufes JR1, JS1 y JT1 en la placa VCRC.
