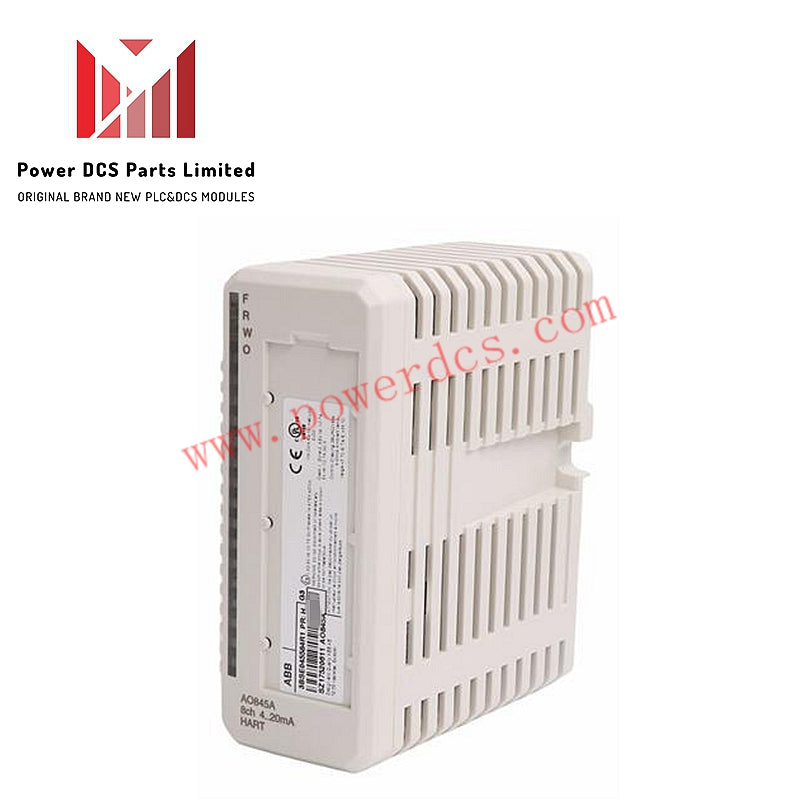

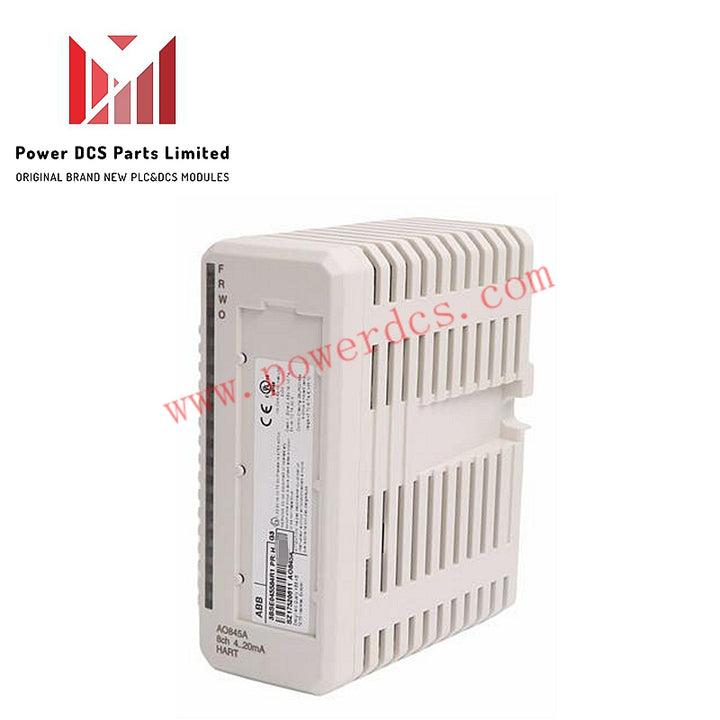

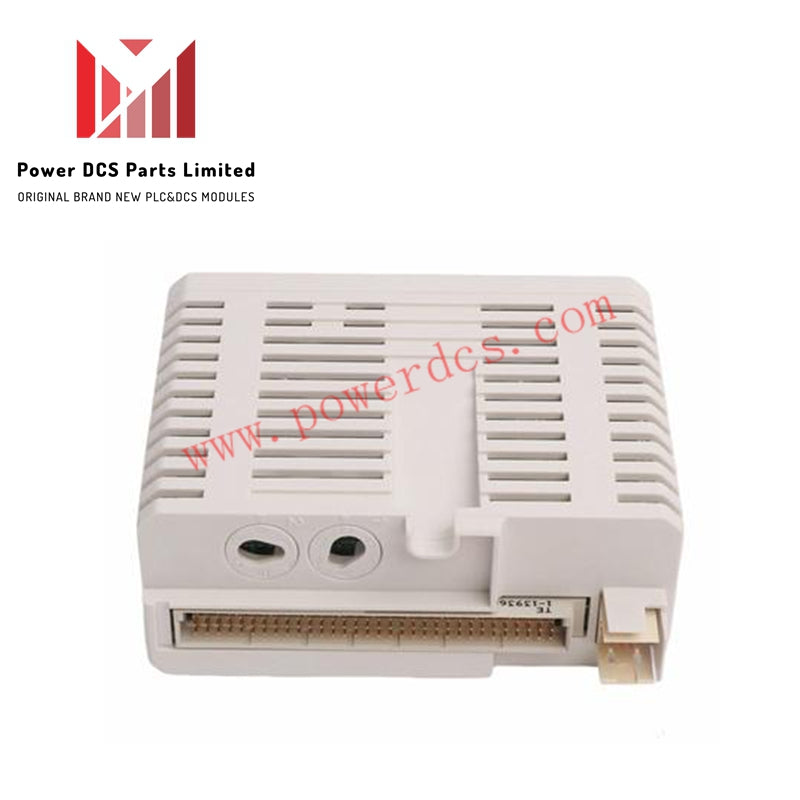

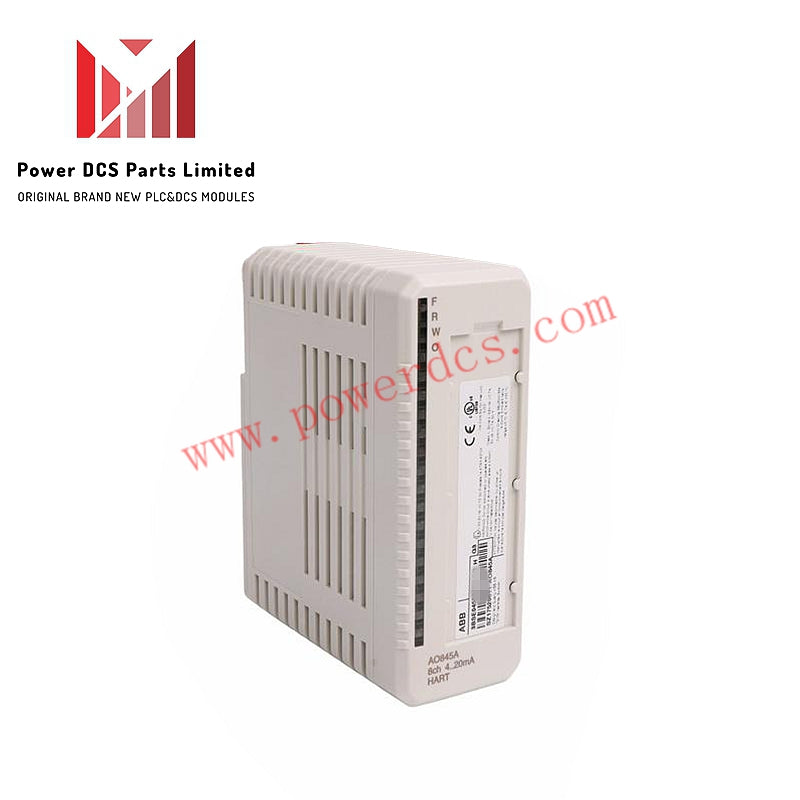

Módulo de Salida Analógica AO845A ABB

Descripción

El AO845A es un módulo de salida analógica de ABB , que ofrece una salida de señal fiable y precisa para aplicaciones industriales. Proporciona aislamiento por grupos y un control de errores avanzado para un rendimiento preciso.

Información general

• Modelo : AO845A

• Tipo : Módulo de salida analógica

• Fabricante : ABB

Especificaciones Eléctricas

• Resolución : 12 bits

• Aislamiento : Aislado grupalmente del suelo

• Rango Inferior/Superior : -12.5% / +15%

• Carga de Salida : Máx 750 Ω

• Error : Máx. 0.1%

• Deriva de Temperatura : Máx. 50 ppm/°C

• Tiempo de subida :
  • Filtro de salida desactivado: 23 ms
  • Filtro de salida habilitado: Máx 4 mA /

• Filtro de Entrada (0-90%) : 23 ms, máx 4 mA / 12.5 ms

• Actualizar el tiempo de ciclo : 10 ms

• Limitación de Corriente : A prueba de cortocircuitos

• Longitud máxima del cable de campo : 600 m (656 yardas)

• Tensión de Aislamiento Nominal : 50 V

• Tensión de Prueba Dielectrica : 500 V CA

• Dissipación de Potencia : Típ. 3.5 W

• Consumo Actual (+5 V Módulo de Bus) : Máx. 125 mA

• Consumo actual (+24 V Externo) : 218 mA

Especificaciones Físicas

• Anchura : 45 mm (1.77”)

• Profundidad : 102 mm (4.01”), 111 mm (4.37”) con conector

• Altura : 119 mm (4.7”)

• Peso : 0.21 kg (0.46 lbs.)
