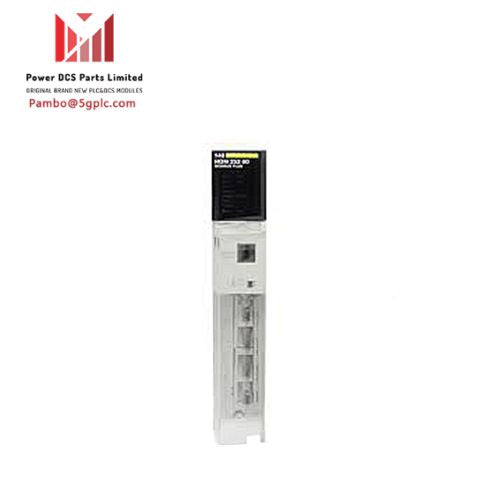

Schneider 140NOM25200 DIO-Kopfend-Adaptermodul

Beschreibung

Der SCHNEIDER 140NOM25200 ist ein DIO-Kopfstellenadapter, der für die Automatisierungsplattform Modicon Quantum entwickelt wurde. Es unterstützt Modbus Plus-Glasfaser- und Einzelkupferverbindungen und bietet so eine zuverlässige Schnittstelle für industrielle Automatisierungssysteme.

Spezifikationen

Hauptsächlich

• Produktpalette: Automatisierungsplattform Modicon Quantum
• Produkt- oder Komponententyp: DIO-Kopfstellenadapter

Ergänzende Spezifikationen

• Anzahl der Anschlüsse :
  • 1 Modbus Plus Glasfaser Einzelkupfer
  • 1 Modbus RS232-Twisted Pair
• Übertragungsrate : 1 Mbit/s
• Elektrischer Anschluss :
  • 1 RJ45-Anschluss
  • 2 Anschlüsse TX/RX
• E/A-Wörter : 30 E/32 O
• Kontrollen :
  • RAM
  • RAM-Adresse
  • Prozessor
  • Prüfsumme
• Verlustleistung : 4 W
• Minimale Impulsbreitenverzerrung/Jitter: 5 ns
• Wellenlänge: 0,00003 Zoll (820 nm)
• Leistungsverlustbudget :
  • 11 dB 62,5/125 µm
  • 16,5 dB 100/140 µm
  • 6,5 dB 50/125 µm
• Optische Übertragung :
  • -16…-9 dBm 100/140 µm
  • -19,8…-12,8 dBm 50/125 µm
  • -3,5…110,5 dBm 62,5/125 µm
• Anstiegs-/Abfallzeit : 20 ns
• Dynamikbereich : 20 dB
• Erkannte Stille: -36 dBm
• Empfindlichkeitsskala: > 30 dBm
• Busstrombedarf: 750 mA

Umfeld

• Beständigkeit gegen elektrostatische Entladung:
  • 4 kV Kontakt IEC 801-2
  • 8 kV über Luft IEC 801-2
• Beständigkeit gegenüber elektromagnetischen Feldern: 9,1 V/m (10 V/m) 80…2000 MHz IEC 801-3
• Umgebungslufttemperatur für den Betrieb: 32–140 °F (0–60 °C)
• Umgebungslufttemperatur für die Lagerung: -40 bis 185 °F (-40 bis 85 °C)
• Relative Luftfeuchtigkeit: 95 % ohne Kondensation
• Betriebshöhe: <= 16404,2 ft (5000 m)

Normen und Zertifizierungen

• Normen : UL 508
• Produktzertifizierungen:
  • CSA Klasse 1 Abteilung 2
  • RINA
  • GL
  • RMRS
  • C-Häkchen
  • GOST
  • DNV

Bestell- und Versanddetails

• Kategorie : US1PC2118150
• Rabattplan: PC21
• GTIN: 3595861135321
• Rückgabemöglichkeit : Nein
• Herkunftsland : USA
• Verpackungseinheiten :
  • Einheitstyp von Paket 1: PCE
  • Anzahl der Einheiten im Paket 1: 1
  • Höhe Paket 1: 2,0 Zoll (5,0 cm)
  • Paket 1 Breite: 6,5 Zoll (16,5 cm)
  • Paket 1 Länge: 12,2 Zoll (31,0 cm)
  • Gewicht Paket 1: 17,4 oz (494,0 g)
